【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,你们随意

建模与材质
在添加泳池水caustics效应之前,我将首先创建一个非常简单的游泳池模型,一个能承载创意云和你的爱的游泳池,将一个简单的box转换为可编辑的多边形,并删除顶部多边形,挤出一些厚度。对于材质,这里使用浅蓝色的mosaic纹理,这将给以后的水的好的细节和颜色。水的表面只是一个覆盖整个泳池区域的平面。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图1

水材质
清水池很容易创建,将反射和折射颜色设置为纯白色,启用Fesnel反射,并为反射和折射设置1.33(IOR值的水)的IOR。
在Fog color中设置非常浅的蓝色,并将其乘数减小到约0.02,这将提高水颜色。如果水变暗,只需设置较浅的颜色或减少乘数。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图2

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图3

水波可以通过各种方法创建,您可以使用displace modifier 或V-ray displacement模块使表面变形,或者创意云在水面上扑打,来呀,快活呀~ 皇家贵族创意云VIP用户使用了更简单的方式——bump贴图(我的天呐!)
点击bump并添加一个Noise贴图,这个贴图非常有用,可以通过黑色与白色来调整噪波,使平面凹凸不平。这个贴图有3种类型的噪波:Regular、Fractal 、Turbulence。创建新材质时,可以尝试使用这些类型,直到找到合适的状态,这是为什么要测试,为什么要在创意云进行渲染测试,因为测试不要钱啊。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图4

这里用了尺寸为20的regular,还通过改变噪点阈值(Noise threshold)来增加贴图的对比度,如下图所示。最后,bump amount设置为4.0以获得风平浪静的效果。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图5

焦散

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图6

光是当光被弯曲表面折射或反射时发生的光学现象。光线被不平坦的表面集中,因此产生各种明亮的光线。
要为游泳池水创建焦散,只需在渲染设置中,Indirect illumination选项卡下打开caustics。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图6-1

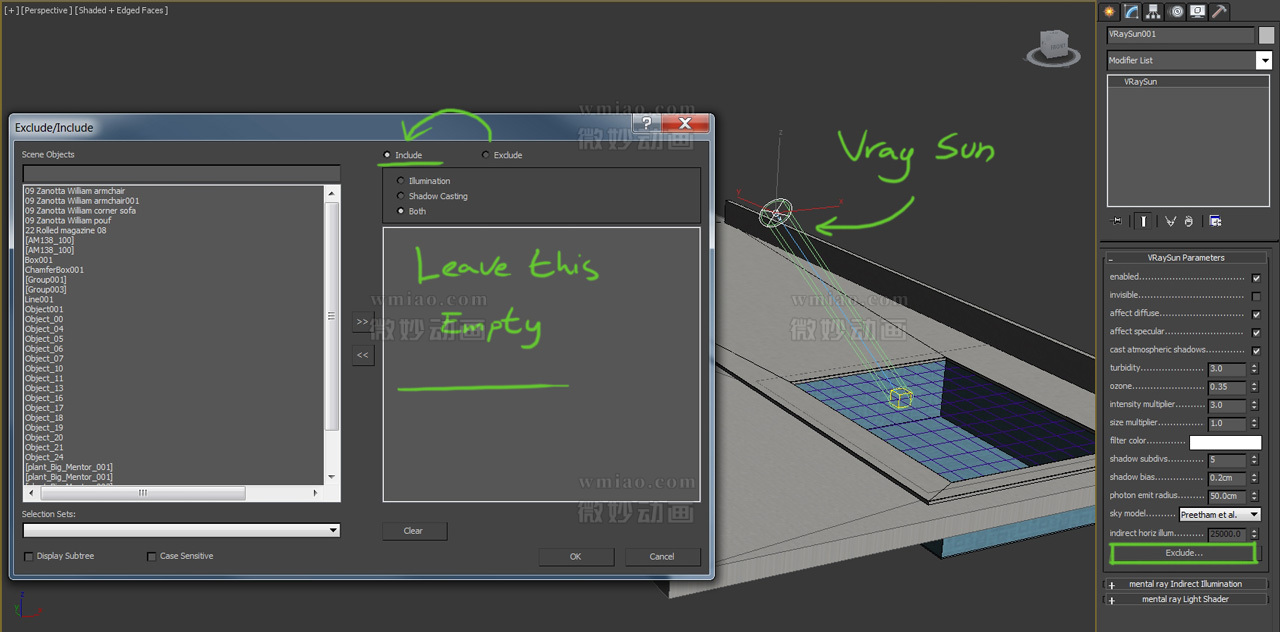

这个效果可能需要很长时间来渲染,蓝海创意云渲染客户端升级4.1.1版本,内嵌3ds max 插件,不需要经过客户端分析场景,直接上传渲染,省时,是您靠谱的渲染管家。由于焦散需要直射光来创建一个光子图,而不是使用场景中的所有光,我将创建一个单独的直接光(在这种情况下为Vray太阳),并从中排除所有对象。这样,只会计算焦散,而不会增加额外的照明。选择Vray sun,然后单击modify面板下的exclude。在弹出的窗口中,从排除到包含并将列表留空。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图7

还需要选择所有其他灯,并禁用Generate caustics选项(选择lights - >右键 - > Vray属性 - >disable caustics)。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图8

注意:这里使用HDR贴图来照亮场景,所以性需要设置Vraysun 以匹配HDR图像中太阳的方向。
现在做一个测试渲染,去哪测试不用再说了吧,在上文中找吧~你可能这时候没有发现水中的焦散,或者只看到了一个小圈圈,这是因为焦散区域受到太阳光子半径的控制。看下图我给你指出小圈圈:右下jue那个绿色的圈圈~

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图9

想要解决这个问题,那得先去创意云渲染充值,认真脸。
可以将太阳挪到水池中心,在修改面板中,增加photon emit radius(光子发射半径),直到它覆盖池。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图10

在这一点上,我们的焦散是可见的,但它们有点模糊,而不是那么明亮。我们可以在
选项中进行更改:
Multiplier - 控制焦散强度(caustics intensity)。
Search distance-lower值将获得更尖锐的焦散,但有一些噪点,较高的值将变得干净,但焦散
最大光子 - 与搜索距离相同。
经过几次测试,设置如下:Multiplier =  3,search distance =  3,max photon =  100。请记住,noise贴图和bump amount对焦散外观也有很大的影响。最后,将太阳光参数下的caustics subdivs从1500增加到8000,以提高质量。
注意:在水中折射下不要启用effect shadows,否则焦散不能正常工作。
光分散效应

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图10-1 分散效应
这也是一种光学现象,其中白光被分散成不同颜色的灯,如彩虹或通过棱镜的光。为了达到这个效果,你可以去水质,并在折射下进行“分散”。
Abbe控制效果的传播,较低的值使得它变得模糊和更高,使其变得尖锐,将其设置为大约100,以获得锐利的外观。

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

图11

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...


【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...


【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

【创意云】3ds max vray【Noise】贴图渲染游泳池【焦散】caustics效果——我脱了,...

渲染图
